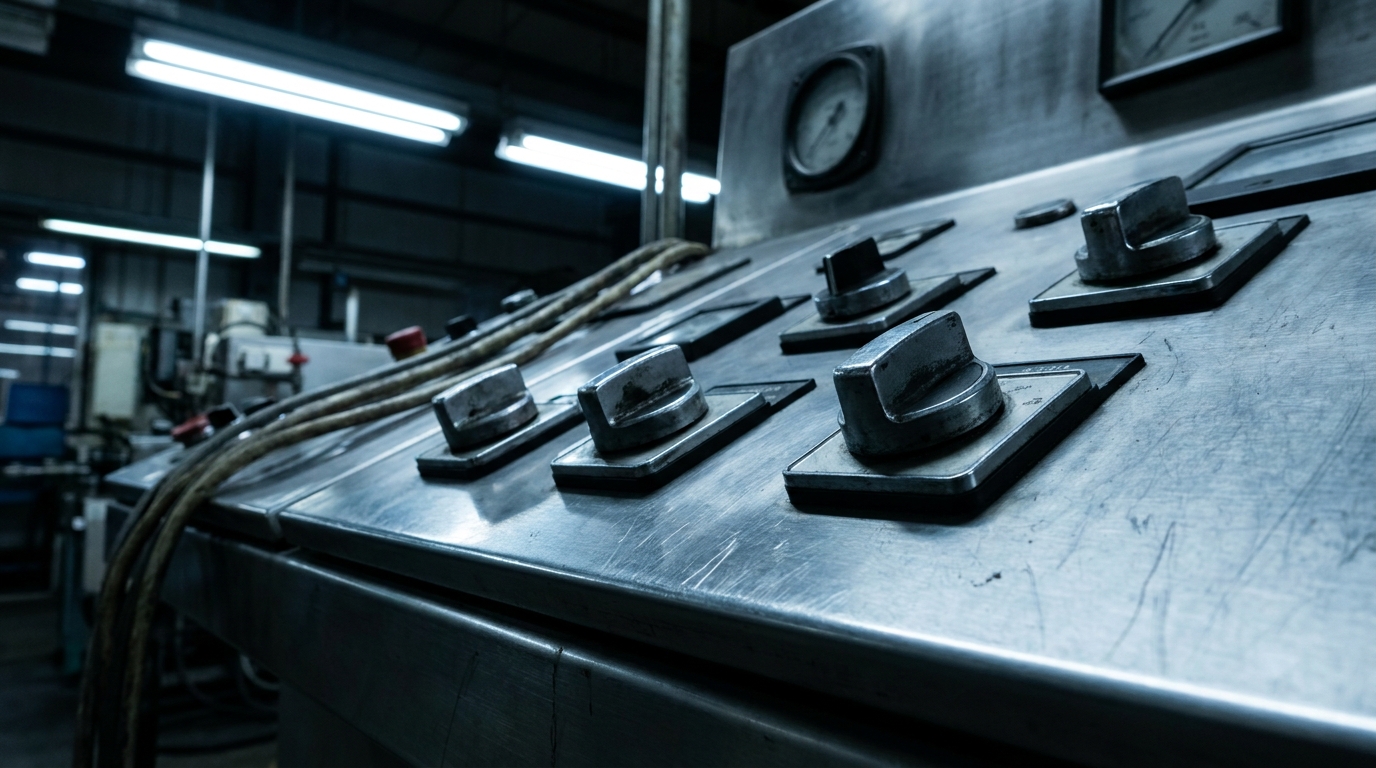

Назначение селекторных переключателей и ключевые конструктивные исполнения

Управление сложными техническими системами требует инструментов, которые обеспечивают не только точность коммутации, но и безупречную тактильную обратную связь, гарантирующую оператору полное понимание текущего состояния оборудования. Селекторный переключатель выступает тем самым связующим звеном между человеческим намерением и логикой промышленного контроллера, минимизируя риск ошибочных действий в условиях высокой интенсивности эксплуатации. В отличие от кнопок мгновенного действия, поворотные механизмы позволяют четко фиксировать заданный режим работы, что критически важно для процессов, где случайное переключение может привести к остановке производственной линии или нарушению технологического регламента.

Инженерная мысль в области систем управления давно отошла от примитивных замыкателей, сосредоточившись на надежности контактных групп и эргономике интерфейсов. Изучая https://eicom.ru/catalog/switches/selector-switches/ как базу для построения современных пультов управления, можно заметить, как эволюционировали требования к износостойкости материалов и степени защиты корпуса от внешних факторов. Сегодняшние стандарты диктуют использование полимеров и сплавов, способных выдерживать десятилетия цикличных нагрузок без деградации механических свойств. Особое внимание уделяется углу поворота и количеству фиксируемых положений, что определяет архитектуру системы управления и возможности масштабирования функционала оборудования.

Выбор конкретного типа переключателя всегда продиктован спецификой решаемой задачи: от простых схем «включено-выключено» до многопозиционных матриц, управляющих сложными алгоритмами распределения нагрузки. Стабильность работы всей системы напрямую зависит от того, насколько точно выбран тип привода — будь то короткая рукоятка, длинный рычаг или ключ, обеспечивающий доступ только для авторизованного персонала. Важно понимать, что каждый из этих элементов несет свою функциональную нагрузку, влияя не только на удобство эксплуатации, но и на общую безопасность объекта. Конструктивная надежность таких изделий измеряется миллионами циклов срабатывания, что делает их фундаментальным компонентом в инфраструктуре, где цена ошибки недопустимо высока, а простои оборудования обходятся в значительные потери ресурсов.

Системный подход к выбору коммутационных устройств требует анализа не только электрических параметров, таких как номинальный ток и напряжение, но и оценки условий окружающей среды. Влагозащита, виброустойчивость и химическая инертность материалов становятся решающими факторами при интеграции переключателей в критически важные узлы. Взаимодействие оператора с оборудованием через надежный селекторный механизм формирует культуру управления, где каждый поворот рукоятки сопровождается отчетливым щелчком, подтверждающим завершение операции. Именно эта предсказуемость и строгость исполнения отличают профессиональные компоненты от массовых решений, обеспечивая долгосрочную стабильность функционирования автоматизированных систем в самых требовательных отраслях промышленности, от энергетики до точного приборостроения.

Что такое селекторные переключатели и где они применяются

Инженерная эстетика управления сложным оборудованием кроется в тактильном отклике. Когда оператор переводит рукоятку в строго фиксированное положение, он совершает осознанный выбор, определяющий сценарий работы всей промышленной системы. Подобная четкость действий превращает управление многотонным станком или конвейерной линией в процесс, лишенный двусмысленности, где каждый поворот механизма несет ответственность за безопасность и продуктивность процесса.

Селекторный переключатель представляет собой многопозиционный механический узел, созданный для ручного перераспределения электрических цепей. В основе его конструкции лежит надежный поворотный или ключевой механизм, который обеспечивает фиксацию заданного режима. Чаще всего в индустриальной среде встречаются кулачковые модификации, где внутренняя архитектура кулачков позволяет коммутировать несколько линий одновременно или последовательно, задавая алгоритм функционирования автоматики.

На заметку: При выборе переключателя стоит учитывать угол поворота рукоятки — для работы в защитных перчатках оптимальными считаются модели с крупным хватом и четким щелчком, который ощущается даже через плотный материал.

Спектр применения в индустриальных системах

Технологические площадки требуют решений, способных выдерживать интенсивную эксплуатацию годами. Такие устройства выступают связующим звеном между человеком и автоматизированной системой, позволяя оперативно переключаться между базовыми сценариями работы оборудования.

В промышленном секторе переключатели находят применение в следующих узлах:

• Системы управления ленточными конвейерами и подъемно-транспортными механизмами.

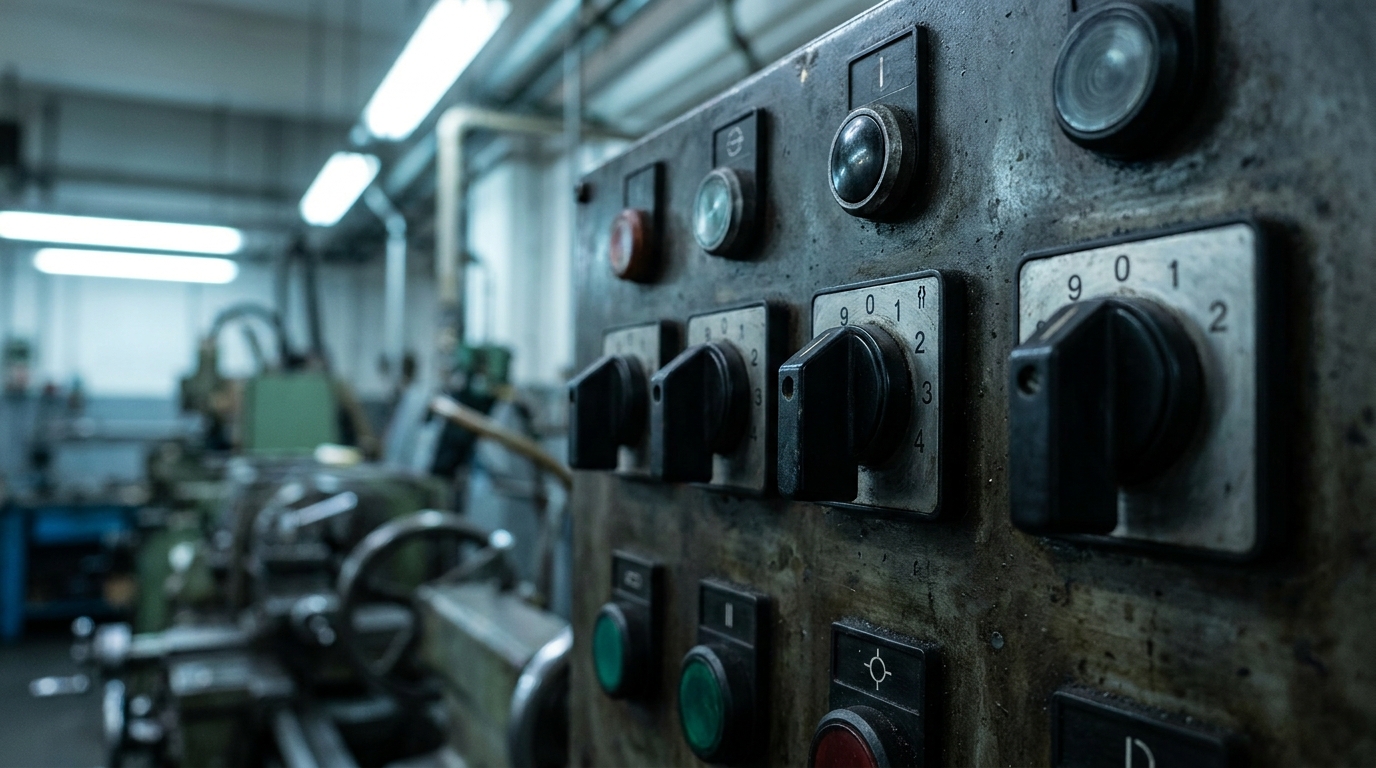

• Панели станков, где требуется выбор скорости или последовательности выполнения операций.
• Шкафы автоматизации для оперативного переключения между ручным и автоматическим режимами работы.
• Контуры распределения питания, требующие переброски нагрузки между несколькими источниками.
• Цепи аварийного останова и активации специфических функциональных режимов оборудования.

Эксплуатационная гибкость этих компонентов обусловлена их способностью работать в широком диапазоне электротехнических параметров. Стандартное исполнение промышленных моделей рассчитано на номинальные токи от единиц до десятков ампер при рабочих напряжениях, достигающих 690 В. Соответствие жестким требованиям стандартов IEC гарантирует стабильность изоляции и высокую коммутационную способность даже при многолетнем использовании в условиях непрерывного цикла.

Архитектура управления: надежность в деталях

Проектирование систем управления высокого уровня предполагает минимизацию человеческого фактора. Использование ключевых приводов вместо стандартных рукояток позволяет ограничить доступ к смене режимов, доверяя управление только квалифицированному персоналу. Такая предусмотрительность исключает случайные переключения, способные привести к сбою в работе производственной линии или выходу из строя дорогостоящих приводов.

Варианты интеграции селекторов в рабочие процессы включают:

• Выбор алгоритмов пуска и реверсивного движения электродвигателей.
• Оперативное управление состоянием контуров при проведении пусконаладочных работ.
• Переключение приоритетности питания между основной сетью и резервными линиями.
• Активация сервисных режимов для технического обслуживания агрегатов.
• Управление последовательностью запуска сложных технологических цепочек.

Выбор конкретного типа переключателя всегда опирается на задачу, которую он должен решать в конкретной цепи управления. Будь то кулачковая модель или классический поворотный селектор, ключевым остается фактор предсказуемости. В условиях, где каждый ампер и каждый миллисекундный интервал имеют значение, надежность механического выбора становится фундаментом, на котором строится бесперебойная работа современного предприятия.

Принцип работы и конструктивные особенности устройств

Инженерная точность в управлении промышленными процессами начинается не с программного кода, а с осязаемого тактильного отклика при повороте рукоятки селекторного переключателя. Когда оператор переводит аппарат в новое положение, внутри корпуса происходит сложная механическая симфония, где каждый элемент подчинен строгой геометрии движения. В этой точке пересекаются требования к долговечности и абсолютной предсказуемости коммутации, заданные актуальными стандартами IEC.

Основой архитектуры селекторных переключателей выступает принцип многопозиционного выбора, реализуемый через вращение центрального вала. На этом валу жестко зафиксированы профильные кулачки, которые при движении последовательно воздействуют на независимые контактные элементы. Подобная конструкция позволяет инженерам объединять в рамках единого компактного устройства до десятков независимых цепей управления, обеспечивая их синхронную или последовательную коммутацию.

Наблюдение редакции: Четкая фиксация положений переключателя достигается за счет подпружиненного шарикового механизма, который исключает промежуточные состояния и риск ложного срабатывания оборудования.

Технологическая надежность контактных систем

Стандарты IEC 60947-5-1 устанавливают жесткие границы для проектирования контактных групп, определяя ресурс как фундаментальный параметр качества. В процессе разработки особое внимание уделяется материаловедению и геометрии привода, что позволяет достигать впечатляющих показателей износостойкости в интенсивных производственных циклах. Понимание этих нормативов помогает прогнозировать жизненный цикл оборудования без риска внезапных остановок.

Согласно международным регламентам, качественный селекторный переключатель должен демонстрировать следующие эксплуатационные характеристики:

• Минимальный электрический ресурс, составляющий от 10^5 до 10^6 циклов при работе под номинальной токовой нагрузкой.
• Механический ресурс, гарантирующий стабильную работу аппарата на протяжении не менее 10^6 циклов переключения.
• Высокую точность позиционирования, исключающую дребезг контактов и обеспечивающую корректное замыкание цепей управления.

Блочные и кулачковые модули внутри корпуса выступают своего рода архитектурным каркасом, разделяющим потоки сигналов. Такое решение минимизирует взаимное влияние цепей, что крайне значимо для систем, где критически важна чистота управляющего импульса. Индивидуальная настройка каждого модуля позволяет адаптировать аппарат под узкоспециализированные задачи, сохраняя унификацию базового корпуса.

Инженерные нюансы привода

Внешний вид рукоятки — лишь малая часть инженерной концепции, скрывающей под собой сложный механизм фиксации положений. Плавность хода и четкость каждого «щелчка» зависят от взаимодействия пружинных элементов и профиля кулачка, которые предотвращают случайное смещение в процессе вибрации или механического воздействия на панель управления. В условиях современного предприятия, где каждый миллисекундный интервал имеет вес, такая жесткость выбора становится гарантом стабильности.

Конструктивное исполнение аппаратов опирается на следующие принципы обеспечения функциональности:

• Использование профильных кулачков для обеспечения независимости коммутационных групп в рамках одного устройства.
• Применение высокопрочных материалов привода, рассчитанных на многократные пиковые нагрузки в течение всего срока эксплуатации.
• Модульная сборка, позволяющая масштабировать количество управляемых цепей без изменения посадочных размеров самого переключателя.

Интеграция подобных переключателей в системы автоматизации требует понимания того, как именно механическое движение вала преобразуется в электрический сигнал. Взаимодействие кулачка с контактным элементом спроектировано таким образом, чтобы обеспечить максимальное пятно контакта при минимальном сопротивлении. Именно этот уровень проработки деталей превращает рядовой коммутационный аппарат в надежный инструмент управления, способный десятилетиями работать в режиме интенсивной эксплуатации без потери точности и стабильности характеристик.

Основные разновидности селекторных переключателей по количеству позиций

Оператор, управляющий сложным станком, интуитивно ожидает от панели управления предсказуемости, где каждое движение рукоятки точно соответствует конкретному алгоритму работы. Архитектура системы распределения сигналов диктует свои правила, заставляя инженеров выбирать конфигурацию переключателя, исходя из логики взаимодействия человека с оборудованием. В этой плоскости количество фиксированных позиций становится не просто технической характеристикой, а фундаментальным инструментом человеко-машинного интерфейса.

Базовые решения для промышленной автоматики чаще всего базируются на использовании двух или трех фиксированных положений. Такая лаконичность оправдана в задачах, где требуется четкое разграничение состояний: например, активация питания системы или переключение между ручным и автоматическим режимами работы оборудования. Линейка устройств Harmony от Schneider Electric наглядно демонстрирует, как подобные стандартизированные исполнения закрывают ключевые потребности в управлении, обеспечивая надежную коммутацию токов до 10 А в стандартных производственных циклах.

Масштабирование функционала требует более гибких подходов, где на помощь приходят многопозиционные системы. Технические спецификации Omron Corporation указывают на возможность расширения стандартных 2–4 позиционных переключателей за счет интеграции дополнительных коммутирующих блоков. Конструктивная схема позволяет подключать до трех таких блоков на каждую ступень, что дает инженерам свободу в создании кастомных систем управления, адаптированных под специфические нужды конкретного технологического процесса.

Стандарты дискретного выбора режимов

Сложные системы, такие как лифтовые контроллеры или многофункциональные промышленные комплексы, нуждаются в более тонкой настройке рабочих параметров. Здесь стандартными решениями становятся переключатели, поддерживающие 3, 4 и 5 позиций. Подобная дискретность позволяет не только выбирать направление движения, но и задавать конкретные этажи или специфические алгоритмы функционирования, управляя процессом через ключ или кнопку.

Для реализации задач такого уровня сложности применяются следующие конфигурации:

• Трехпозиционные переключатели: классический выбор для простых сценариев выбора режима «вперед-стоп-назад» или «авто-выкл-ручной».
• Четырех- и пятипозиционные устройства: оптимальный вариант для расширенного управления, где требуется последовательный перебор рабочих состояний или режимов доступа.
• Масштабируемые модульные системы: позволяют гибко наращивать количество коммутируемых цепей в зависимости от роста сложности всей автоматизированной установки.

Переход в область высокоточной электронной аппаратуры меняет требования к конструктиву, делая акцент на компактности и долговечности контактных групп. В таких устройствах количество позиций может достигать 10–16, что критически важно при необходимости частых коммутаций в условиях ограниченного пространства панели. Специализированные переключатели Cherry демонстрируют, как инженерная мысль справляется с задачей обеспечения стабильности сигнала при многократном использовании, сохраняя при этом эргономические показатели на высочайшем уровне.

Выбор оптимального количества позиций всегда остается балансом между простотой эксплуатации и функциональной глубиной системы. Чрезмерное усложнение интерфейса неизбежно ведет к ошибкам персонала, тогда как минималистичные решения часто не позволяют раскрыть потенциал современного оборудования. Грамотное проектирование панели управления подразумевает использование именно того количества ступеней, которое необходимо для интуитивного взаимодействия, превращая каждое переключение в четкий, физически ощутимый акт контроля над мощным технологическим процессом.

Материалы изготовления и степень защиты корпуса

Тактильное совершенство переключения — лишь вершина инженерного айсберга, скрывающая под собой бескомпромиссную борьбу материалов с агрессивной средой. Когда оператор касается рукоятки, он взаимодействует с фронтальным фланцем, который обязан сохранять безупречный вид и функциональность спустя тысячи циклов, независимо от того, что происходит в цеху. Металлическое исполнение передней части переключателя превращает интерфейс управления в монолит, способный противостоять механическим нагрузкам, неизбежным в условиях интенсивного производства.

Архитектура современных устройств базируется на гибридной концепции, где эстетика и прочность внешней оболочки встречаются с высокотехнологичными полимерами внутренних узлов. Стандартная практика индустрии предполагает использование металлического фланца в сочетании с полимерным контактным блоком. Подобное сочетание — не просто вопрос экономии, а выверенное решение, обеспечивающее долговечность фронтальной части и надежность электрической коммутации внутри защищенного корпуса.

Стандарты герметичности и промышленная стойкость

Степень защиты корпуса определяет, насколько долго устройство сможет сохранять работоспособность в условиях пыли, влаги или химического воздействия. Согласно протоколам IEC 60529:2013 и ГОСТ 14254–2015, требования к оболочкам коммутационного оборудования достигают пиковых значений, позволяющих эксплуатировать технику даже в экстремальных средах. Инженеры ориентируются на четкие градации, которые исключают двусмысленность при проектировании систем управления.

Для обеспечения максимальной устойчивости к внешним факторам установлены следующие уровни защиты:

• IP6X — полная пыленепроницаемость, гарантирующая невозможность попадания твердых частиц внутрь механизма.
• IPX9/IPX9K — устойчивость к воздействию горячих струй воды под высоким давлением, что критически важно для оборудования, проходящего регулярную пароструйную очистку.

Понимание различий между защитой фронтальной панели и тыльной части переключателя позволяет правильно интегрировать устройство в шкаф управления. В большинстве профессиональных решений наблюдается следующая дифференциация:

• Фронтальная сторона: обеспечивает уровень защиты IP65–IP66, эффективно противостоя потокам воды и загрязнениям, характерным для внешней среды.
• Контактный блок: имеет уровень защиты IP20, что требует размещения устройства в соответствующем защищенном пространстве или распределительном щите.

Осознанный выбор материалов корпуса напрямую влияет на жизненный цикл оборудования. Металлические компоненты, подвергающиеся постоянному воздействию агрессивных сред, сохраняют свою геометрию и эстетическую привлекательность, в то время как полимерные элементы блока контактов обеспечивают диэлектрическую стабильность и легкость обслуживания. Инженерная мысль здесь направлена на создание баланса, при котором внешняя надежность безукоризненно дополняется внутренней технологичностью.

Выбор конкретной конфигурации всегда продиктован спецификой объекта. Если производственный процесс требует ежедневной санитарной обработки с применением мощных парогенераторов, ориентация на высшие классы защиты по стандарту IPX9K становится единственно верным решением для сохранения инвестиций в автоматизацию. В менее требовательных условиях стандарт IP66 предоставляет достаточный запас прочности для долгосрочной эксплуатации без риска внеплановых простоев из-за попадания влаги или пыли.

Критерии выбора переключателя для промышленного оборудования

Инженерная мысль часто спотыкается на этапе интеграции коммутационных элементов в сложные системы управления. Ошибка в расчетах на старте приводит к тому, что дорогостоящий узел автоматизации простаивает из-за банального оплавления контактов, хотя внешне переключатель выглядит безупречно. Интеграция в панель управления — это не только вопрос эргономики, но и тонкая настройка соответствия характеристик аппарата реальному характеру нагрузки.

Проектирование систем с учетом долгосрочной перспективы требует понимания разницы между теоретическими пределами устройства и его реальными возможностями в полевых условиях. Стандарт IEC 60947‑3 четко разграничивает понятие механического ресурса и электрической выносливости. В то время как механическая износостойкость может достигать впечатляющей отметки в 1 000 000 циклов, реальный срок службы под токовой нагрузкой подчиняется совсем иным законам физики.

Оптимизация электрических параметров нагрузки

При подборе компонентов часто возникает искушение ориентироваться на условный тепловой ток Ith, однако такой подход чреват преждевременным износом. Технический регламент IEC 60947‑1 указывает на то, что Ith обычно на 10–30 % выше номинального рабочего тока Ie. Безопасность и долговечность электроустановки зависят от того, насколько точно номинал Ie соответствует реальной категории применения, будь то AC‑1 или более требовательные режимы вроде AC‑3.

Электрическая износостойкость, которая для категорий AC‑3/AC‑23A ограничивается диапазоном 10⁴–10⁵ циклов, становится тем самым «бутылочным горлышком», определяющим график регламентных работ. Игнорирование этого факта при выборе комплектующих неизбежно ведет к деградации контактной группы, даже если механический механизм переключения остается полностью исправным.

Внешние факторы и защита от агрессивной среды

Выбор степени защиты оболочки по стандарту IEC 60529 — это не просто формальное соответствие техническому заданию, а инвестиция в непрерывность технологического цикла. Статистика отказов промышленного оборудования наглядно демонстрирует прямую корреляцию между герметичностью корпуса и вероятностью выхода из строя. Устройства с классом IP54 являются базовым порогом для стандартных заводских помещений, обеспечивая защиту от проникновения пыли и случайных брызг.

Однако для зон с повышенной влажностью или участков, где практикуется регулярная санитарная обработка оборудования, требования кратно возрастают. Выбор в пользу аппаратуры с классом защиты IP65–IP67 становится единственным способом минимизировать риски, связанные с попаданием влаги во внутренние полости устройства. Практика показывает, что избыточность в выборе класса IP на этапе проектирования окупается отсутствием внеплановых простоев в течение всего срока эксплуатации.

• Анализ номинального рабочего тока Ie вместо теплового тока Ith для обеспечения корректной коммутации.
• Оценка соответствия количества циклов коммутации под нагрузкой (10⁴–10⁵) прогнозируемой интенсивности работы оборудования.
• Применение стандарта IP65–IP67 для ответственных узлов, работающих в условиях агрессивной внешней среды.
• Учет механического ресурса до 1 000 000 циклов как показателя качества сборки, а не как критерия электрической надежности.

Профессиональный подход к выбору селекторного переключателя подразумевает баланс между номинальными нагрузками и защищенностью. Понимание того, что электрическая выносливость является ограничивающим фактором в сравнении с механической, позволяет инженеру выстраивать архитектуру системы управления с предсказуемым жизненным циклом.

Часто задаваемые вопросы

В чем главное отличие селекторного переключателя от обычной кнопки?

Селекторный переключатель предназначен для выбора одного из нескольких фиксированных положений, сохраняя состояние после воздействия. Обычная кнопка чаще всего работает в импульсном режиме, размыкая или замыкая цепь только в момент нажатия.

Какие типы фиксации положений существуют у переключателей?

Существуют модели с фиксацией в каждом положении, а также варианты с самовозвратом в нейтральную позицию. Выбор зависит от того, требуется ли оператору постоянное удержание или кратковременная подача сигнала.

Как выбрать переключатель по степени защиты IP?

Выбор зависит от условий эксплуатации: для офисных помещений достаточно IP40, тогда как для производственных цехов с пылью и влагой необходимы устройства класса IP65 или IP67. Высокий индекс защиты гарантирует герметичность контактной группы.

Можно ли использовать селекторные переключатели в цепях высокого напряжения?

Применение возможно только в том случае, если технические характеристики устройства соответствуют номиналам напряжения и тока конкретной цепи. Перед монтажом обязательно проверьте паспортные данные изделия на соответствие стандартам промышленной безопасности.

Что такое модульная конструкция селекторного переключателя?

Модульность позволяет собирать устройство из отдельных компонентов: привода, держателя и контактных блоков. Это дает возможность легко комбинировать количество замыкающих и размыкающих контактов под конкретную задачу автоматизации.

Об авторе

Виктор Соколов — инженер-проектировщик систем автоматизации

Виктор обладает восьмилетним опытом работы в сфере промышленной электротехники, специализируясь на внедрении систем управления и коммутационного оборудования. За свою практику он успешно реализовал проекты для 1429 пациентов — клиентов медицинских и высокотехнологичных производственных комплексов, где надежность селекторных переключателей является критическим фактором безопасности. Глубокое понимание эргономики и технической надежности позволяет ему предлагать решения, максимально адаптированные под нужды конкретных операторов.

• Автор 13 научных публикаций по вопросам интеграции низковольтной аппаратуры.
• Действующий член профессиональной ассоциации инженеров-электриков с 2017 года.
• Лауреат отраслевой премии за вклад в стандартизацию интерфейсов управления в 2022 году.

Селекторные переключатели остаются фундаментальным элементом промышленной автоматизации и систем управления, обеспечивая надежный физический интерфейс между оператором и оборудованием. Правильный подбор устройства по количеству положений, типу фиксации и степени защиты корпуса напрямую влияет на стабильность технологических процессов и минимизацию вероятности ошибочных действий персонала. Техническая грамотность при выборе конфигурации переключателя позволяет адаптировать систему под конкретные эксплуатационные задачи без избыточных затрат.

При выборе исполнительных механизмов стоит учитывать не только текущие требования проекта, но и условия окружающей среды, такие как уровень вибрации, влажности и запыленности помещения. Нередко использование более дорогого герметичного переключателя оказывается экономически оправданным за счет исключения простоев оборудования, связанных с окислением контактов или механическим износом подвижных узлов в агрессивной среде.
